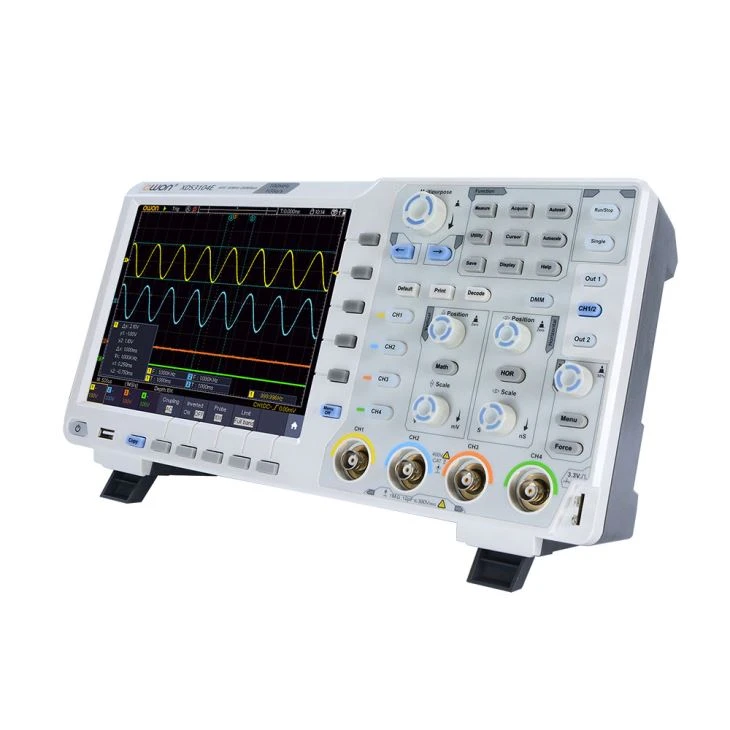

XDS3000-E Serie 4CH 8 / 14bit Touchscreen Digitaloszilloskop

XDS3000-E Series 4CH 8/14bit Touchscreen Digital Oscilloscope
XDS3000-E Series 4CH 8/14bit Touchscreen Digital Oscilloscope
XDS3000-E Series 4CH 8/14bit Touchscreen Digital Oscilloscope
XDS3000-E Series 4CH 8/14bit Touchscreen Digital Oscilloscope

XDS3000-E Serie 4CH 8 / 14bit Touchscreen Digitaloszilloskop

Touchscreen-Digitaloszilloskop mit 60 MHz / 100 MHz Bandbreite, 1 GS / s Abtastrate, 8-Bit- oder 14-Bit-ADC mit hoher Auflösung, 40 Mio. Aufzeichnungslänge und 45.000 wfms / s Wellenformaktualisierungsrate

Anfrage senden

Jetzt chatten

Technische Spezifikationen

Produkteinführung

+ 60MHz / 100MHz Bandbreite, 1GS / s Abtastrate
+ 8-Bit oder 14-Bit hochauflösender ADC
+ 40M Aufzeichnungslänge 45.000 wfms / s Wellenform Aktualisierungsrate
+ Hintergrundgeräusche
+ 8 Zoll 800 x 600 hochauflösendes LCD, optionaler Multi-Touch-Bildschirm, benutzerfreundlichere Bedienungserfahrung
+ SCPI und LabVIEW unterstützt
+ Multi-Trigger- und Bus-Dekodierfunktion
+ Multi-Interface-Integration - USB-Host, USB-Gerät, USB-Anschluss für PictBridge, LAN, AUX und VGA

Modell	Breite	Beispielrate	Vertikale Auflösung (A / D)	Aufzeichnungslänge
XDS3064E	60 MHz	1 GS / s	8 Bits	40M
XDS3104E	100 MHz	1 GS / s	8 Bits	40M
XDS3064AE	60 MHz	1 GS / s	12 Bits	40M
XDS3104AE	100 MHz	1 GS / s	12 Bits	40M

1. Multifunktionaler mobiler Tester

Oszilloskop + Signalgenerator + Multimeter + Datenlogger + Frequenzzähler + Decoder. Unterstützen Sie Li-on-Batterie, um schwebenden Test zu implementieren.

2. Führende 75.000 Bild / Sek. Wellenform-Aktualisierungsrate, Muti-Level-Grauskala und Farbtemperaturanzeige.

3. WiFi-Funktion

4. Multi-Touch-Bildschirm, einfach zu bedienen

Modell	XDS3064E	XDS3104E	XDS3064AE	XDS3104AE
Bandbreite	60 MHz	100 MHz	60 MHz	100 MHz
Beispielrate	1 GS / s
Vertikale Auflösung (A / D)	8 Bits		14 Bits
Rekordlänge	40M
Wellenform-Aktualisierungsrate	45.000 wfms / s
Horizontale Skalierung (s / div)	2ns / div - 1000s / div, schrittweise um 1 - 2 - 5
Kanal	4
Anzeige	8 "Farb-LCD, 800 x 600 Pixel Anzeige
Abtastrate / Relaiszeit Genauigkeit	± 1ppm
Eingangskopplung	Gleichstrom, Wechselstrom, Masse
Vertikale Empfindlichkeit	1mV / div - 10V / div (am Eingang)
Auslösetyp	Rand, Video, Impuls, Slope, Runz, Windows, Timeout, Nth Edge, Logik, I2C, SPI, RS232 und CAN (optional)
Bus-Decodierung (optional)	I2C, SPI, RS232, CAN
Auslösemodus	Automatisch, Normal und Einzeln
Vertikale Reichweite	± 2 V (1 mV / div ~ 50 mV / div) ± 20 V (100 mV / div ~ 1 V / div) ± 200 V (2 V / div ~ 10 V / div)
Kommunikationsinterface	USB-Host, USB-Gerät, USB-Anschluss für PictBridge, Trig Out (P / F), LAN und VGA (optional)
Frequenzzähler	verfügbar
Energieversorgung	100 V - 240 V AC, 50/60 Hz, CAT II
Sicherung	2A, T-Klasse, 250V
Batterie (optional)	3.7V, 13200mA
Dimension (B x H x T)	340mmx177mmx90mm
