Der Spektrumanalysatorist ein leistungsstarkes Werkzeug zur Durchführung von Lärmmessungen. Im Allgemeinen können Spektrumanalysatoren die Beziehung zwischen Leistung (oder Spannung) und Frequenz anzeigen, die der Kurve der spektralen Rauschdichte ähnelt. Tatsächlich verfügen einige Spektrumanalysatoren über eine spezielle Betriebsart, die es ermöglicht, die Messergebnisse direkt in Einheiten der Spektraldichte (z. B. nV/rt-Hz) anzuzeigen. In anderen Fällen muss das Messergebnis mit einem Korrekturfaktor multipliziert werden, um die entsprechende Maßeinheit in Spektraldichteeinheiten umzurechnen.
Spektrumanalysatoren, wieOszilloskope, sind sowohl digital als auch analog. Eine Methode zur Erzeugung einer Spektralkurve durch ein AnalogSpektrumanalysatorbesteht darin, einen Bandpassfilter bei verschiedenen Frequenzen zu durchsuchen und dabei den gemessenen Ausgangswert des Filters aufzuzeichnen. Ein anderer Ansatz besteht darin, den Superheterodyn-Empfang zu verwenden, der eine Abtastung des lokalen Oszillators bei verschiedenen Frequenzen durchführt. Digitale Spektrumanalysatoren verwenden jedoch schnelle Fourier-Transformationen zur Erzeugung des Spektrums (häufig bei der Superheterodyn-Empfangstechnologie verwendet).

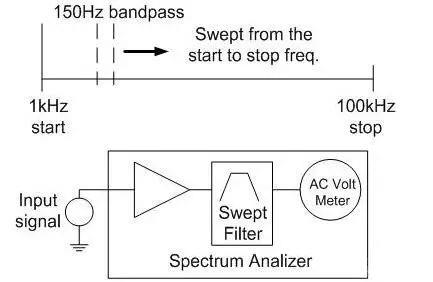

Obwohl es sich bei den verwendeten Spektrumanalysatoren um unterschiedliche Modelle handelt, müssen dennoch einige wichtige Parameter berücksichtigt werden. Die Start- und Stoppfrequenzen geben den Frequenzbereich an, über den der Bandpassfilter gescannt wird. Die Auflösebandbreite ist die Breite des im Frequenzbereich abgetasteten Bandpassfilters. Durch die Reduzierung der Auflösungsbandbreite erhöht sich die Fähigkeit des Spektrumanalysators, Signale bei diskreten Frequenzen zu verarbeiten, während gleichzeitig die Scanzeit verlängert wird. Abbildung 1 zeigt die Funktionsweise des Scanfilters. Abbildung 2 und Abbildung 3 zeigen die Ergebnisse, die erzielt werden, wenn derselbe Spektrumanalysator unterschiedliche Auflösungsbandbreiten verwendet. Da in Abbildung 2 die Auflösungsbandbreite sehr klein eingestellt ist, werden diskrete Frequenzkomponenten (z. B. 150 Hz) ordnungsgemäß verarbeitet. Andererseits wurde in Abb. 3 die diskrete Frequenzkomponente (dh 1200 Hz) nicht richtig verarbeitet, da die Auflösungsbandbreite sehr groß eingestellt ist.
Abbildung 1.
Figur 2.
Figur 3.
