Was ist IQ-Modulation?
Die IQ-Modulation ist eine Signalmodulationstechnik, die in modernen Kommunikationssystemen, einschließlich drahtloser Kommunikation, Glasfaserübertragung und Radarsystemen, weit verbreitet ist. Es erreicht eine effiziente Übertragung komplexer Daten, indem es ein Signal in Inphase- (I) und Quadraturkomponenten (Q) zerlegt und so eine präzise Steuerung der Amplitude und Phase des Signals ermöglicht. Diese Technik bietet erhebliche Vorteile bei der Übertragungseffizienz und Störfestigkeit und dient als Kerntechnologie in vielen Kommunikationssystemen.
Grundprinzipien der IQ-Modulation
IQ-Modulationstellt ein Signal dar, das zwei orthogonale Komponenten verwendet, die als I-Komponente und Q-Komponente bekannt sind. Durch die getrennte Modulation dieser beiden Komponenten wird es möglich, sowohl die Amplitude als auch die Phase eines Signals präzise zu steuern. Diese Modulationsmethode nutzt das Konzept komplexer Zahlen und betrachtet das Signal als einen Punkt auf der komplexen Ebene, der komplexe Signalvariationen effektiv darstellen kann.
1.1 Inphase- (I) und Quadratur- (Q) Komponenten
In-Phase-Komponente (I-Komponente):Der Teil des Signals, der mit der Trägerwelle in Phase ist und den Realteil des Signals darstellt.
Quadraturkomponente (Q-Komponente):Der Teil des Signals, der orthogonal zur Trägerwelle ist und den Imaginärteil des Signals darstellt.
1.2 Darstellung komplexer Zahlen

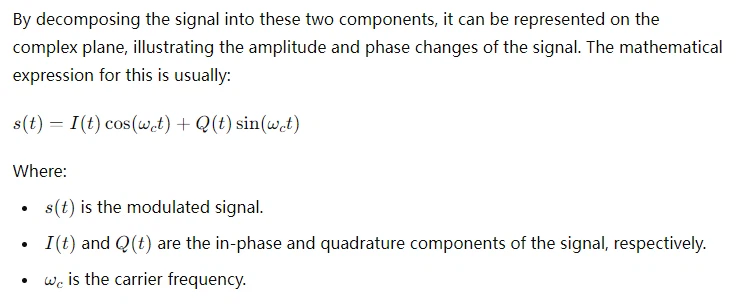

Wobei jjj die imaginäre Einheit ist. Diese Darstellung ermöglicht die Steuerung sowohl der Phase als auch der Amplitude des Signals durch Anpassen der I- und Q-Werte und ermöglicht so komplexere Modulationsschemata.
1.3 Vektordarstellung
Die IQ-Modulation kann auch mithilfe der Vektordarstellung dargestellt werden, wobei das Signal einem Vektor auf der komplexen Ebene entspricht. Die Länge des Vektors repräsentiert die Amplitude des Signals und der Winkel repräsentiert die Phase des Signals.
Arten der IQ-Modulation
Die Flexibilität der IQ-Modulation ermöglicht verschiedene Modulationsschemata, um unterschiedlichen Kommunikationsanforderungen gerecht zu werden. Hier sind einige gängige Arten der IQ-Modulation:
2.1 Amplitudenumtastung (ASK)
ASK ist eine einfache Modulationsmethode, die die Amplitude des Signals ändert, um Daten zu übertragen. Bei der IQ-Modulation kann diese Änderung durch Anpassung der Amplituden der I- und Q-Komponenten realisiert werden. Eine einfache Form von ASK ist Binary Amplitude Shift Keying (BASK), bei der die beiden Zustände des Signals zwei unterschiedlichen Amplituden entsprechen.
2.2 Phasenumtastung (PSK)
PSK moduliert die Phase des Signals, um Informationen darzustellen. Bei der IQ-Modulation kann dies durch die gleichzeitige Anpassung der I- und Q-Komponenten erreicht werden. Zu den gängigen PSK-Typen gehören Binary Phase Shift Keying (BPSK) und Quadrature Phase Shift Keying (QPSK). QPSK verwendet vier unterschiedliche Phasenzustände zur Datenübertragung und ermöglicht so höhere Datenraten bei gleicher Bandbreite.
2.3 Quadratur-Amplitudenmodulation (QAM)
QAM kombiniert sowohl Amplituden- als auch Phasenmodulation, um eine effizientere Datenübertragung zu erreichen. Durch die gleichzeitige Anpassung der Amplituden von I und Q kann QAM mehr Informationen innerhalb begrenzter Bandbreite übertragen. Diese Technologie wird häufig in der Hochgeschwindigkeitskommunikation wie DSL- und Wi-Fi-Standards verwendet.
2.4 Frequenzumtastung (FSK)
FSK moduliert die Frequenz des Trägers, um verschiedene digitale Signalzustände darzustellen. Mit der IQ-Modulation können komplexere Frequenzumwandlungen realisiert werden, beispielsweise das in der Funkkommunikation weit verbreitete Minimum Shift Keying (MSK).
