Spektrumanalysator der XSA800-Serie
plus -160 dBm Angezeigter durchschnittlicher Geräuschpegel (DANL)
plus Phasenrauschen -80 dBc/Hz bei 1 GHz und Offset bei 10 kHz
plus Gesamtamplitudengenauigkeit<0.7 dB
plus 1 Hz minimale Auflösungsbandbreite (RBW)
plus EMI-Pre-Compliance-Testkit, optionale EMV-Testsoftware
plus optionaler Tracking-Generator (Standard-Tracking-Generator-Hardware, kann je nach Bedarf aus der Ferne aktualisiert werden)
plus Wasserfalldiagrammgrafik, Analyse der Modulationssignalqualität, Audiodemodulation usw. zahlreiche allgemeine und erweiterte Testfunktionen
plus standardmäßige Pass/Fail-Test- und Alarmfunktion vor Ort
Plus Einführung der volldigitalen Zwischenfrequenztechnologie
plus mehrere Schnittstellen: USB-Host, USB-Gerät, LAN, Kopfhörerschnittstelle, HDMI plus 9--Zoll-LCD, hohe Auflösung 1280 x 800 Pixel
Spektrumanalysator der XSA800-Serie
· Frequenzbereich 9 kHz -1,5 GHz
· -160 dBm Angezeigter durchschnittlicher Geräuschpegel (DANL)
· Phasenrauschen -80 dBc/Hz bei 1 GHz und Offset bei 10 kHz
· Gesamtamplitudengenauigkeit<0.7 dB
· 1 Hz minimale Auflösungsbandbreite (RBW)
· EMI-Pre-Compliance-Testkit, optionale EMV-Testsoftware
· Optionaler Tracking-Generator (Standard-Tracking-Generator-Hardware, kann
je nach Bedarf aus der Ferne aktualisiert werden)
· Wasserfalldiagrammgrafik, Analyse der Modulationssignalqualität, Audiodemodulation usw. zahlreiche allgemeine und erweiterte Testfunktionen
· Standardmäßige Pass/Fail-Test- und Warnfunktion vor Ort
· Einführung der volldigitalen Zwischenfrequenztechnologie
· Mehrere Schnittstellen: USB-Host, USB-Gerät, LAN, Kopfhörerschnittstelle, HDMI
· 9-Zoll-LCD, hohe Auflösung 1280 x 800 Pixel
Mindestauflösungsbandbreite (RBW) von 1 Hz zur effektiven Unterscheidung nahegelegener Signale
Schnellerfassungsfunktion
Auto-Fernbedienungsschlüssel, TPMS-Reifendruckmodule und kleine Funkmodule verwenden normalerweise die ASK/FSK-Modulation. XSA800 kann die Erfassung von ASK/FSK-Signalen abschließen und seine Mittenfrequenz-, Leistungs- und Offset-Parameter direkt erhalten.
Hervorragende Fähigkeit zur Messung kleiner Signale
-160 dBm DANL (Displayed Average Noise Level), kann schwächere kleine Signale beobachten
Genauere rauscharme Messungen
Phasenrauschen < –80 dBc/Hz bei 1 GHz bei 10 kHz Offset
Pass/Fail-Funktion
Stellen Sie schnell fest, ob die Testergebnisse erfolgreich sind
Bietet eine EMI-Pre-Compliance-Testfunktion
Standardmäßig mit einem EMI-Filter (6 dB) und einem Quasi-Peak-Detektor ausgestattet, ist es für EMI-Vortests und -Diagnosen genauer und vollständige Test- und Produktionsberichte können mithilfe unterstützender Software erstellt werden.
Bereitstellung einer EMV-Testfunktion (erfordert optionale Software)
Integrierte Vorlagen für mehr als 200 gängige EMV-Teststandards und -Vorschriften. Der Benutzer wählt die entsprechende Vorlage aus und die Software stellt den Spektrumanalysator automatisch ein und zeichnet die Testdaten auf. Die Daten und Vorschriften können auf demselben Bildschirm verglichen werden. Benutzer können auch Vorschriften für vergleichende Analysen anpassen.
Stellen Sie mehrere erweiterte Funktionsmodi bereit
Standard-Modulationssignalqualitätsanalyse, Audiodemodulation, Feldstärkemessung, Kanalmessung und Frequenzzähler usw. zahlreiche allgemeine und erweiterte Testfunktionen.
Analyse der Modulationssignalqualität
Audio-Demodulation
Kanalmessung
Frequenzzähler
Wasserfall-Plotgrafik
Sehen Sie sich das Verhalten variierender Signalparameter im Zeitverlauf an und verfolgen Sie das Frequenz- und Leistungsverhalten im Zeitverlauf, insbesondere bei intermittierenden Signalen. Mithilfe der Wasserfalldiagramm-Grafik kann der Benutzer die Stabilität eines Signals über die Zeit analysieren oder intermittierende Störsignale in Kommunikationssystemen identifizieren.
Gewicht ca. 3,7 kg (Hauptgerät)
Abmessungen: 375 mm (B) × 185 mm (H) × 120 mm (T)
| Frequenz | ||||||
| Frequenzbereich | XSA805 (TG) | 9 kHz bis 500 MHz | ||||
| XSA810 (TG) | 9 kHz bis 1 GHz | |||||
| XSA815 (TG) | 9 kHz bis 1,5 GHz | |||||
| Frequenzauflösung | 1 Hz | |||||
| Alterungsrate der Referenzfrequenz | < 1 ppm/year | |||||
| Frequenzspanne | ||||||
| Spannenbereich | 0 Hz, 100 Hz bis zur maximalen Frequenz des Instruments | |||||
| Spannenunsicherheit | ± Spanne / (Sweep-Punkte-1) | |||||
| SSB-Phasenrauschen (20Gradbis 30Grad, fc=500 MHz) | ||||||
| Trägerversatz | 10 kHz | < -80 dBc/Hz | ||||
| 100 kHz | < -100 dBc/Hz | |||||
| 1 MHz | < -115 dBc/Hz | |||||
| Bandbreite | ||||||
| Auflösungsbandbreite (-3 dB) | 1 Hz bis 1 MHz, in der Reihenfolge 1-3-5-10 | |||||
| Auflösungsbandbreite (-6 dB) (EMI) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | |||||
| RBW-Genauigkeit | < 5% typical | |||||
| Formfaktor des Auflösungsfilters (60 dB: 3 dB) | < 5 typical | |||||
| Video Bandbreite (-3 dB) | 10 Hz bis 1 MHz, in der Reihenfolge 1-3-5-10 | |||||
| Amplitude und Pegel | ||||||
| Amplitudenmessbereich | DANL bis plus 10 dBm, 100 kHz bis 10 MHz, Vorverstärker aus DANL bis plus 20 dBm, fc größer oder gleich 10 MHz, Vorverstärker aus | |||||
| Referenzniveau | {{0}} dBm bis plus 30 dBm, 0,01 dB in Schritten | |||||
| Vorverstärker | 20 dB, nominal, 100 kHz bis 1,5 GHz | |||||
| Eingangsdämpfer | XSA805 (TG) XSA810 (TG) XSA815 (TG) | 0 bis 40 dB, 1 dB schrittweise | ||||
| Durchschnittlicher Geräuschpegel anzeigen (Eingangsdämpfung=0 dB, RBW=VBW=100 Hz, Probendetektor, Spurdurchschnitt Größer als oder gleich 50, 20Gradbis 30Grad, Eingangsimpedanz=50 Ω) | ||||||
| Vorverstärker aus | 9 kHz bis 1 MHz | -95 dBm (typisch),<-88 dBm | ||||
| 1 MHz bis 500 MHz | -140 dBm (typisch),<-130dBm | |||||
| XSA810(TG) | 500 MHz bis 1 GHz | |||||
| XSA815(TG) | 500 MHz bis 1,5 GHz | -138 dBm (typisch),<-128 dBm | ||||
| Vorverstärker ein | 100 kHz bis 1 MHz | -135 dBm (typisch),<-128 dBm | ||||
| 1 MHz bis 500 MHz | -160 dBm (typisch),<-150 dBm | |||||
| XSA810(TG) | 500 MHz bis 1 GHz | |||||
| XSA815(TG) | 500 MHz bis 1,5 GHz | -158 dBm (typisch),<-148 dBm | ||||
| Level-Anzeige | ||||||
| Spurendetektoren | positive Spitze, negative Spitze, normal, Probe, RMS, Spannungsdurchschnitt, Quasi-Spitze | |||||
| Trace-Funktionen | Klares Schreiben, maximales Halten, minimales Halten, Durchschnitt, Anzeigen, Leerzeichen, Trace-Mathematik | |||||
| Einheiten der Ebenenachse | dBm, dBμW, dBpW, dBmV, dBμV, W, V | |||||
| Frequenzgang (fcGrößer als oder gleich wie100 kHz, 20Gradbis 30Grad,30 Prozent bis 70 Prozent relative Luftfeuchtigkeit, Eingangsdämpfung=10 dB, Referenzfrequenz= 50 MHz) | ||||||
| Vorverstärker aus | <0,7 dB | |||||
| Vorverstärker ein | <1,0 dB | |||||
| Unterschied und Genauigkeit | ||||||
| Unsicherheit | fc=50 MHz, Spitzendetektor, Vorverstärker aus, Dämpfung=10 dB, Eingangssignalpegel=-10 dBm, 20 Grad bis 30 Grad | |||||
| ＜ 0,4 dB | ||||||
| Unsicherheit der Füllstandmessung | ||||||
| Unsicherheit der Füllstandmessung | 95 Prozent Konfidenzniveau, S/N > 20 dB, RBW=VBW=1 kHz, Vorverstärker aus, Dämpfung=10 dB, -50 dBm < Eingang Pegel Kleiner oder gleich 0 dBm, fc > 10 MHz, 20 Grad bis 30 Grad | |||||
| ＜ 0,7 dB | ||||||
| Tracking-Generator (optional) | ||||||
| Frequenzbereich | XSA805 (TG) | 100 kHz bis 500 MHz | ||||
| XSA810 (TG) | 100 kHz bis 1 GHz | |||||
| XSA815 (TG) | 100 kHz bis 1,5 GHz | |||||
| Ausgangsleistung Pegelbereich | {{0}} dBm bis 0 dBm | |||||
| Auflösung des Ausgangspegels | 1 dB | |||||
| Ebenheit der Ausgabe | Bezogen auf 50 MHz | |||||
| ± 3 dB | ||||||
| Der Tracking-Generator ist fehlerhaft | Harmonische Unebenheiten | -30 dBc (Ausgangsleistung des Tracking-Generators -10 dBm) | ||||
| Nichtharmonische Nebeneffekte | -40 dBc (Ausgangsleistung des Tracking-Generators -10 dBm) | |||||
| Tracking-Generator zur Eingangsklemmen-Isolierung | {{0}} dB (Ausgangsleistung des Tracking-Generators 0 dBm) | |||||
| Schnittstelle | ||||||
| USB-Host, USB-Gerät, LAN, Kopfhörerschnittstelle, HDMI | ||||||
| Anzeige | ||||||
| 9-Zoll-TFT-LCD, 1280 x 800 Pixel | ||||||
| Aussehen | ||||||
| Maße | 375 mm (B) × 185 mm (H) × 120 mm (T) | |||||
| Gewicht | Ca. 3,7 kg (Hauptgerät) | |||||
Seit 1990 steigt Lilliput in die Elektronikproduktbranche ein, seine erste Produktserie sind Mini-Farb-LCDs.
Die OWON SmartTest-Produktlinie ist Eigentum von Lilliput und wurde entwickelt, um „Ihren Anforderungen“ im Bereich Test- und Messgeräte gerecht zu werden.
Durch die Bemühungen von zwei Jahrzehnten hat sich Lilliput nach und nach zu einem Konzernunternehmen entwickelt, das drei Produktlinien abdeckt: Mini-Farb-LCD, Test- und Messgeräte sowie Energiemanagementsysteme für Privathaushalte.
OWON-Produkte sind in Asien, Nordamerika, Europa, Südamerika, Ozeanien und Afrika zu finden, wobei globale Partner in mehr als 80 Ländern/Regionen ansässig sind.
Lilliput (OWON) scheut keine Mühen, um einer der weltweit führenden Erstausrüster für Test- und Messgeräte zu werden.
Beliebte label: Spektrumanalysator der XSA800-Serie, China, Lieferanten, Hersteller, am besten
Ein paar
KostenloseDer nächste streifen

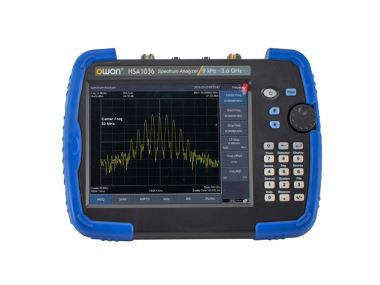

Handspektrumanalysator der HSA1000-SerieDas könnte dir auch gefallen
