350-MHz-/500-MHz-Digitaloszilloskop der XDS4000-Serie
+ Standardmäßig 400 MB Speichertiefe
+ 600,000 wfms/s Bildwiederholfrequenz, einfache Erfassung außergewöhnlicher Ereignisse und Ereignisse mit geringer Wahrscheinlichkeit
Multifunktions-Touchtest-Oszilloskop der Serie XDS4000
Superkostengünstiges 7-in-1 integriertes Oszilloskop
Ein Gerät, alle Ihre Bedürfnisse erfüllt.
Verschmelzung von Effizienz, Komfort und Innovation in einer Lösung für höchste Zufriedenheit.
Oszilloskop
+ 350 MHz, 500 MHz; Bis zu 5 GSa/s Echtzeit-Abtastrate
+ 2 oder 4 analoge Kanäle
+ Standardmäßig 400 Mpts Speichertiefe
+ Maximale Wellenform-Erfassungsrate von 600,000 wfms/s
+ Standardmäßiger 50-MHz-Einkanal-Arbiträrsignalausgang
+ 250 MSa/s Abtastrate
+ 16k beliebige Wellenformlänge
+ 64 vordefinierte Wellenformen
+ Ausgangsamplitude 2mVpp-20Vpp
4 ½-stelliges Multimeter mit Datenprotokollierungsfunktion (Option)
+ Unterstützt Spannung, Strom, Kapazität, Widerstand, Durchgang, Diodentest
+ Integrierte Datenprotokollierungsfunktion, kann den Änderungstrend des gemessenen Objekts über einen langen Zeitraum analysieren
+ 6-stelliger hochpräziser Frequenzzähler
+ Unterstützen Sie die Statistiken zum max. und min. Werte der Frequenz
FFT-Spektrumanalysator
+ Standard-FFT, Echtzeitbetrieb von Wellenformdaten
+ Unterstützt 4 FFT-Fenster: Rechteckig, Hamming, Hanning und Black-Harris
+ max. Frequenzbereich: analoge Bandbreite des Oszilloskops
Protokollanalyse (Option)
Unterstützt IIC, SPI, RS232/UART, serielle CAN-Bus-Dekodierungsfunktion
Frequenzkennlinie
Die XDS4000-Serie kann das Wobbelsignal des angegebenen Bereichs durch Steuerung des eingebauten Signalgeneratormoduls erzeugen und das Signal an das Schaltnetzteil ausgeben, um einen Schleifenanalysetest durchzuführen. Das aus dem Test generierte Bode-Diagramm kann die Verstärkungs- und Phasenschwankungen des Systems bei verschiedenen Frequenzen anzeigen, sodass Ingenieure einen klaren Überblick über die Daten aus dem Bode-Diagramm erhalten. Durch die Analyse der Phasenreserve (PM) und der Verstärkungsreserve (GM) können sie beurteilen, ob das System stabil ist.
Warum uns wählen?
Zusätzlich zu den unglaublichen 7-in-1-Funktionen bieten wir unwiderstehliche Gründe, die Sie immer wieder zurückkommen lassen. Entdecken Sie Exzellenz jenseits aller Vorstellungskraft!
Großer Touchscreen, hervorragendes interaktives Erlebnis
10,4-Zoll LCD, klare Wellenformanzeige, der Multi-Touchscreen ermöglicht Ingenieuren effizienteres Arbeiten. Die Tasten und Knöpfe des herkömmlichen Oszilloskops werden beibehalten, um unterschiedlichen Bediengewohnheiten gerecht zu werden.
Multimeter mit Datenloggerfunktion, um die Messung genauer zu machen
XDS4000 kann die vom Multimeter gemessenen Daten im internen Speicher oder auf einer externen U-Disk aufzeichnen und das CSV-Format zur weiteren Analyse exportieren. Das Aufnahme-Abtastintervall kann im Bereich von 0,5 s bis 10 s eingestellt werden. Maximale Dauer: 3 Tage für den internen Speicher und 10 Tage für den externen Speicher.
Produktvergleich
Sonde*2

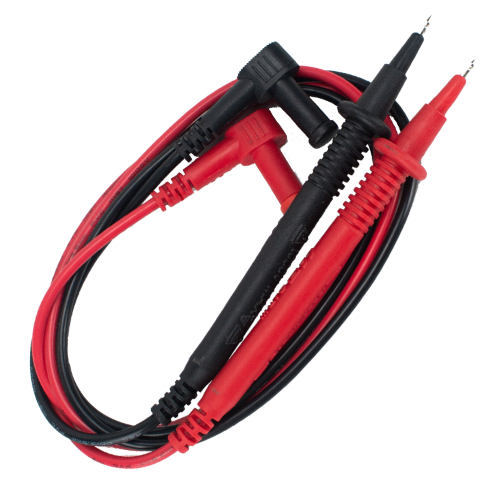

Multimeterkabel (optional)
CD-Rom
Netzkabel
Q9-Kabel
Kurzanleitung
Aktuelles Ext-Modul (optional)
USB-Kabel
Modell | XDS4352 | XDS4502 | XDS4354 | XDS4504 |
Bandbreite | 350 MHz | 500 MHz | 350 MHz | 500 MHz |
Beispielrate | 5GS/s | |||
Horizontale Skala (s/div) | 500 ps/div - 1000s/div, Schritt für 1 - 2 - 5 | |||
Kanal | 2 | 4 | ||
Anzeige | 10,4-Zoll-LCD-Touchscreen | |||
Rekordlänge | 400M | |||
Aktualisierungsrate der Wellenform | 600,000 wfms/s | |||
Vertikale Empfindlichkeit | 1 MΩ: 1 mV/Teil ~ 10 V/Teil; 50 Ω: 1 mV/Teil ~ 1 V/Teil | |||
Vertikale Auflösung (A/D) | 8 Bit | |||
Eingangsimpedanz | 1 MΩ ± 2 %, parallel zu 15 pF ± 5 pF; 50 Ω ± 2 % | |||
Eingangskopplung | Gleichstrom, Wechselstrom, Erde | |||
Triggertyp | Flanke, Video, Impuls, Steigung, Runt, Windows, Timeout, N-te Flanke, Logik, I2C, SPI, RS232, CAN | |||
Dekodierungstyp(Optional) | RS232, I2C, SPI, CAN | |||
Automatische Messung | Periode, Frequenz, Mittelwert, PK-PK, RMS, Max, Min, Top, Basis, Amplitude, Überschwingen, Vorschwingen, Anstiegszeit, Abfallzeit, +Impulsbreite, -Impulsbreite, +Arbeitszyklus, -Arbeitszyklus, Verzögerung A →B, Verzögerung A→B, Zyklus-RMS, Cursor-RMS, Bildschirmleistung, FRR,FRF,FFR,FFF,LRR,LRF,LFR,LFF,Phase A→B, Phase A→B, +Pulse Count, -Pulse Count , Anstiegskantenanzahl, Abfallkantenanzahl, Fläche und Zyklusfläche. | |||
Wellenformmathematik | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, benutzerdefinierte Funktion, | |||
Speicherung von Wellenformen | 100 Wellenformen | |||
Kommunikationsinterface | USB-Host, USB-Gerät; Triggerausgang (Bestanden/Nicht bestanden); LAN-Anschluss; VGA-Anschluss; EXT Trig In | |||
Druckerkompatibilität | PictBridge | |||
Abmessungen | 422 mm (B)×226 mm (H)×135 mm (T) | |||
Gewicht | Ca. 5 kg (ohne Zubehör) | |||
Spezifikationen des Arb-Wellenformgenerators
Maximaler Frequenzausgang | 50 MHz |
Beispielrate | 250 MS/s |
Kanal | 1 Kanal |
VertikalAuflösung | 14 Bit |
Amplitudenbereich | 2mVpp - 5Vpp（ Kleiner oder gleich 50 MHz）; 2mVpp - 20Vpp（ Kleiner oder gleich 25 MHz） |
Wellenformlänge | 16K |
AusgabeWellenformen | Sinus, Rechteck, Impuls, Rampe, exponentieller Anstieg, exponentieller Abfall, Sin(x)/x, Stufenwelle, Rauschen und andere, insgesamt 64 integrierte Wellenformen und benutzerdefinierte Arbiträrwellenformen |
Spezifikationen des Multimeters (optional)
Vollständige Lesung | 4½ Ziffern | Automatische Bereichswahl | √ |
Messen | Spannung, Strom, Kapazität, Widerstand, Frequenz, Arbeitszyklus, Durchgang, Diodentest | ||
