XDS-Serie-Wellenform-Generator-Digital-Oszilloskop

Super Performance + 8-Bit-, 12-Bit- oder 14-Bit-ADC mit hoher Auflösung, Wiederherstellung der Wellenformdetails + 40M Aufzeichnungslänge und 75.000 wfms / s Wellenform-Aktualisierungsrate + niedriges Hintergrundrauschen, vertikale Empfindlichkeit in 1 mV / div - 10 V / div + Multi-Trigger- und Bus-Dekodierung + SCPI und LabVIEW unterstützt Creative New Look + ultradünnes Gehäusedesign, weniger Platzbedarf + Multi-Interface-Integration - USB-Host, USB-Gerät, USB-Anschluss für PictBridge, LAN , AUX und mehr + VGA-Anschluss - bessere Lösung für Videoerweiterung und Lehrdemonstration + 8 Zoll 800 x 600 hochauflösendes LCD + optionaler Multi-Touch-Bildschirm, benutzerfreundlichere Bedienungserfahrung n-in-1-Funktionen als Datenlogger, und Multimeter mit Data-Logging-Funktion, und zweikanaliger 25MHz / 50MHz arbiträre Wellenform-Generator, außerdem Batterie-Pack und WiFi-Modul unterstützt

Anfrage senden

Jetzt chatten

Produkteinführung

1. 12/14-Bit-ADC und Original-Lupenfunktion

XDS-Serie Einführung 12/14-Bit-Hardware-ADC, ist die Präzision 16/64 Mal gegenüber anderen Oszilloskopen auf dem Markt. Mit der originalen Lupenfunktion von OWON kann das Signal bis auf 31,25μV / div gemessen werden.

12/14-Bit ADC und Original-Lupenfunktion

FAQ

Wie hoch ist die Echtzeit-Abtastrate des Oszilloskops ?

Echtzeit-Abtastrate ist die Abtastintervall-Umkehrung einer einzelnen Erfassung von aufeinanderfolgenden Abtastwerten. Wie wir wissen, ist derzeit die höchste Stufe, dass vier Kanäle gleichzeitig laufen.

Die Abtastrate wird durch "Punkt / Sekunde" definiert. Die Abtastrate in Echtzeit sollte in der Regel fünf Mal höher sein als die analoge Bandbreite.

FAQ

Welche Faktoren entscheiden über die Preisgestaltung für DSO- Tests?

Die Sondenbandbreite und die Funktion bestimmen ihre Preisgestaltung.

Entsprechend der Funktion gibt es viele Sondenkategorien, einschließlich Hochspannungssonde, Differentialtestsonde, aktiver Hochgeschwindigkeitssonde und usw. Verschiedene Sondentyppreise liegen zwischen weniger als USD 10,00 und USD 10,000.00.

Die Sonde fungiert als Verbindungsmedium von Schaltung zu Oszilloskop, ein High-Fidelity-Signalausgang ist ein Muss - in Anbetracht dessen, sogar für passive Sonde, seine innere Struktur bekommen komplizierte Teile, um die Schaltung zu kompensieren.

UNTERSTÜTZUNG

▶ PC-Software für die n-in-1-DSO der OWON XDS-Serie

▶ USB-Treiber für alle Serien OWON DSO und AWG

▶ LabVIEW-Entwicklungsfall für DSO der XDS-Serie

▶ App für ONE XDS-Serie n-in-1 DSO

▶ Benutzerhandbuch zur XDS-Serie n-in-1 DSO

ZUBEHÖR Das Zubehör unterliegt der endgültigen Lieferung.

Netzkabel

CD-ROM

Kurzanleitung

USB-Kabel

Sonde

Sondeneinstellung

Kapazität Ext

Modul (optional)

Multimeterkabel

(wahlweise)

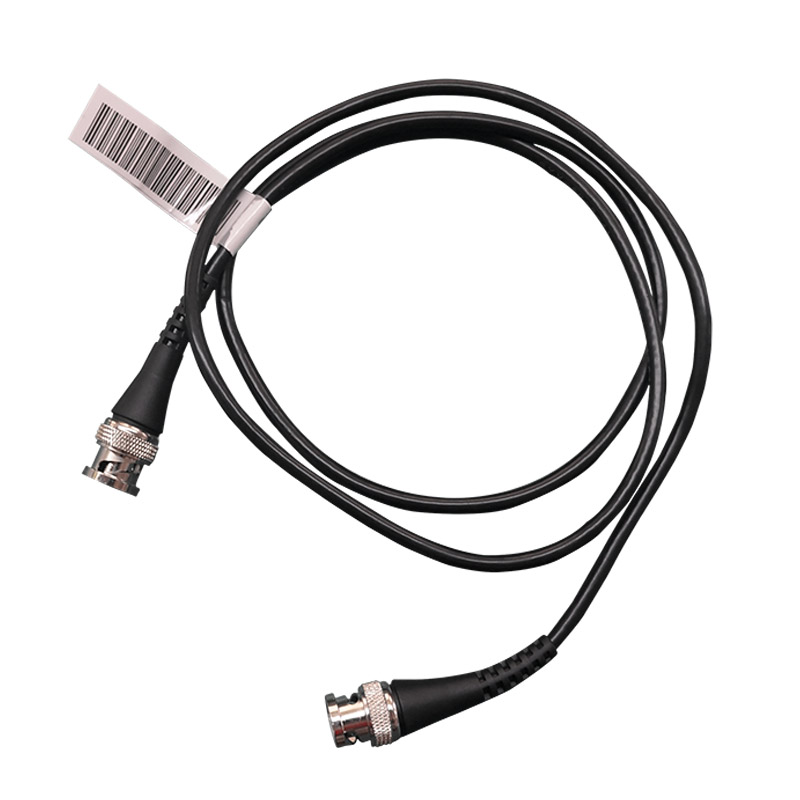

Q9 (optinal)

Weiche Tasche

(wahlweise)

Batterie

(wahlweise)

Modell	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
Bandbreite	60 MHz	100 MHz	200 MHz	100 MHz	200 MHz		300 MHz
Beispielrate	1 GS / s					2GS / s	2.5GS / s
Vertikale Auflösung (A / D)	12 Bits		14 Bits	8 Bits
Rekordlänge	40M
Horizontale Skalierung (s / div)	2ns / div - 1000s / div, schrittweise um 1 - 2 - 5		1ns / div - 1000s / div, schrittweise um 1 - 2 - 5	2ns / div - 1000s / div, schrittweise um 1 - 2 - 5	1ns / div - 1000 s / div, Schritt von 1 - 2 - 5
Kanal	2 + 1 (extern)
Anzeige	8 "Farb-LCD, 800 x 600 Pixel
Auslösetyp	Rand, Video, Impuls, Slope, Runz, Windows, Timeout, Nth Edge, Logik, I2C, SPI, RS232 und CAN (optional)
Bus-Decodierung	I2C, SPI, RS232 und CAN (optional)
Kommunikationsinterface	USB-Host, USB-Gerät, USB-Anschluss für PictBridge, Trig Out (P / F), LAN und VGA (optional)
Energieversorgung	100 V - 240 V AC, 50/60 Hz, CAT II
Energieverbrauch	<>
Sicherung	2A, T-Klasse, 250V
Batterie (optional)	3.7V, 13200mAh
Dimension (B x H x T)	340 x 177 x 90 mm
Gewicht	2,60 kg
