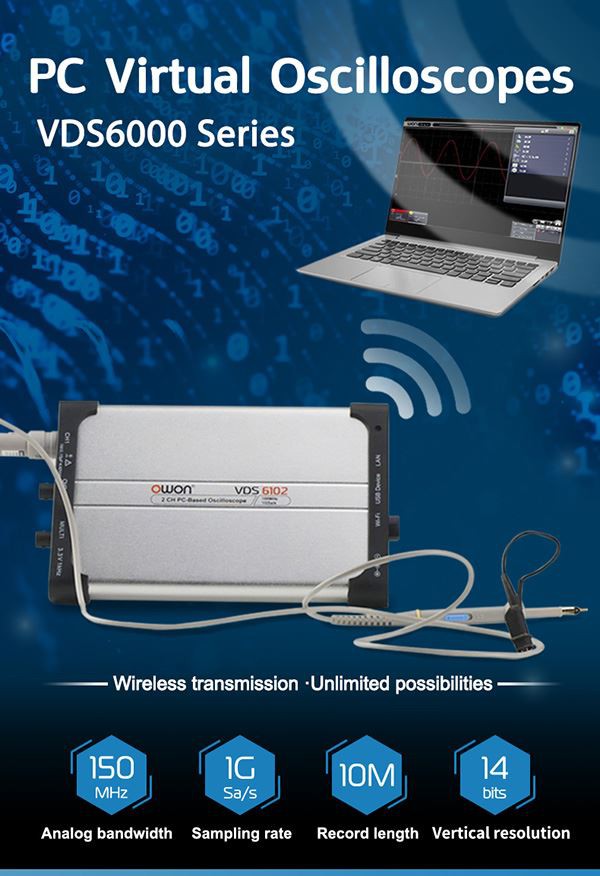

2-Kanal-PC-Oszilloskop der VDS6000-Serie



Das virtuelle PC-Oszilloskop der VDS6000-Serie, ein ultradünnes und leichtes Instrument, macht Ihre Reise bequemer. Es bietet nicht nur eine drahtlose Übertragung, die Ihnen unbegrenzte Möglichkeiten bietet, sondern verfügt auch über eine hervorragende Leistung. Mit einer Bandbreite von 150 MHz, einer Abtastrate von 1 GSa/s und einer Speichertiefe von 10 Mio. Punkten kann dieses virtuelle Oszilloskop Ihre Anforderungen an hohe Leistung erfüllen. Darüber hinaus verfügt es über eine hohe Präzision von 12-Bit oder 14-Bit, sodass Sie genauere Messdaten erhalten. Es warten noch viele weitere tolle Funktionen auf Sie, also schauen wir uns das genauer an.













TDas virtuelle PC-Oszilloskop der VDS6000-Serie ist ultradünn und leicht, einfach zu transportieren und ein praktisches Werkzeug für Ihre Reisen. Sie sind nicht mehr an den Standort gebunden, sondern können problemlos messen und testen, wo immer Sie möchten.



Virtuelle PC-Oszilloskope der VDS6000-Serie bieten 12-Bit und14-Bit-Hardware-ADC, dessen Messgenauigkeit ist16 Mal und 64 Maldas von gewöhnlichen Oszilloskopen. Das bedeutet duErhalten Sie eine höhere Genauigkeit und Auflösungals mit einem herkömmlichen Oszilloskop. Selbst für die gleiche Wellenform zeigen ein 8--Bit-Oszilloskop und ein 14--Bit-Oszilloskop bei zehnfacher Vergrößerung unterschiedliche Details, was Ihnen eine umfassendere und genauere Signalanalyse ermöglicht.

























Unterstützt die plattformübergreifende Sekundärentwicklung und bietet gleichzeitig Kompatibilität mitStandard-SCPI-Protokollfür die Interoperabilität mit anderen Geräten. Darüber hinaus ist es sokompatibel mit LabVIEW, was eine einfachere Integration für die Datenerfassung und -steuerung ermöglicht.



























Virtuelles PC-Oszilloskop der Serie VDS6000Nimmt USB Typ-C anSchnittstelle zur Realisierung von Plug-and-Play, was die Bedienung äußerst einfach und praktisch macht. Es ist kein umständlicher Installations- oder Einrichtungsvorgang erforderlich, Sie schließen es einfach an und können sofort loslegen. Darüber hinaus unterstützt es auch die mobile Stromversorgung, sodass Sie überall dort Strom haben, wo Sie ihn benötigen, und Ihre Messarbeiten am Laufen halten können.



























Ein Instrument kann gleichzeitig Wellenformen erzeugen und erfassen.

Dies bedeutet, dass ein einzelnes Instrument dies kannBeide erzeugen (generieren) und erfassen (erfassen) WellenformenGleichzeitig bietet es effiziente und vielseitige Funktionen zum Testen und Analysieren von Wellenformen.



















DerMit der PC-Software können Sie Wellenformen speichernfür eine bequeme Betrachtung.

Mit dieser Funktion können Sie PC-Software zum Speichern von Wellenformdaten verwenden, sodass diese für die Analyse oder zukünftige Referenz leicht zugänglich und sichtbar sind. Es vereinfacht die Verwaltung und Überprüfung der vom Instrument erfassten Wellenformdaten.



















Modell		VDS6102		VDS6102A
Bandbreite		100 MHz		100 MHz
Kanal		2CH-Bereich + 1CH FG
Beispielrate		Max. 1GSa/s
Aufstiegszeit		Kleiner oder gleich 3,5 ns
Horizontale Skala		5 ns/div-100s/div,Schritt für 1-2-5
Sampling-Modus		Probe, Spitzenwerterkennung, Durchschnitt
Rekordlänge		10M
Eingangskopplung		Gleichstrom, Wechselstrom, Erde
Eingangsimpedanz		1 MΩ ± 2 %, parallel mit 15 pF ± 5 pF
Vertikale Empfindlichkeit		2 mV/div-5V/div
Vertikale Auflösung (A/D		8 Bit		14 Bit
Maximale Eingangsspannung		40 V (DC + AC Spitze)
Sondendämpfungsfaktor		1X,10X,100X,1000X
Kanalisolation		50Hz: 100: 1,10MHz: 40: 1
Interpolation		Sin(x)/x
Vertikaler Bereich		±2 V (2 mV/Teil – 50 mV/Teil); ±20 V (100 mV/Teil – 500 mV/Teil); ±40 V (1 V/Teil – 5 V/Teil)
LF-Antwort (AC, -3dB)		Größer als oder gleich 5 Hz (am Eingang, AC-Kopplung, -3dB)
Triggertyp		Kante, Video, Steigung, Puls
Linien-/Feldfrequenz (Video)		Unterstützte Standards: NTSC-, PAL- und SECAM-Broadcast-Systeme
Triggermodus		Auto, Normal, Single
Lissajous-Figur	Bandbreite	volle Bandbreite
	Phasendifferenz	±3 Grad
Automatische Messung		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Überschwingen, Vorschwingen, Freq, Periode, Anstiegszeit, Abfallzeit, Verzögerung A→B, Verzögerung A→B, +Breite, -Breite, +Einschaltdauer, - Pflicht
Kommunikationsinterface		USB (Typ-c);LAN, WLAN (optional)
Energieverbrauch		Weniger als oder gleich 8 W
Abmessungen (B × H × T)		190 mm × 120 mm × 18 mm
Gerätegewicht		≈0.38 kg



Funktionsgenerator
Standardwellenformen	Sinus ({{0}},1 Hz - 5 MHz), Quadrat (0,1 Hz-200 kHz), Rampe (1 Hz-10 kHz), Impuls (1 Hz). -10 kHz）
Frequenzausgang	5 MHz
Abtastrate	25 Mio. Sa/s
Kanal	1
Vertikale Auflösung	10 Bit
Amplitudenbereich	10mVpp - 5Vpp
DC-Offset-Bereich (AC+DC)	±2.5V
Ausgangsimpedanz	50 Ω (typisch)
