Niederfrequenz-Arbiträrwellenformgenerator der AG-S-Serie 1-CH
+ Bis zu 400 MS/s Abtastrate und 1 μHz Frequenzauflösung
+ Vertikale Auflösung: 14 Bit, bis zu 1 MB Arb-Wellenformlänge
+ Umfassende Wellenformausgabe: 5 Grundwellenformen,
und 45 integrierte Arbiträrwellenformen
+ Umfangreiche Modulationsfunktionen:
AM, FM, PM, FSK, PWM, Sweep und Burst
+ SCPI und LabVIEW werden unterstützt
+ 4 Zoll hochauflösendes (480 × 320 Pixel) LCD
Niederfrequenz-Arbiträrwellenformgenerator der AG-S-Serie 1-CH
Fortschrittliche DDS-Technologie, maximale Frequenzausgabe 60 MHz
Bis zu 250 MS/s Abtastrate und 1 μHz Frequenzauflösung
Vertikale Auflösung:
14 Bit, bis zu 1 MB Arb-Wellenformlänge
Umfassende Wellenformausgabe:
5 Grundwellenformen und 45 integrierte Arbiträrwellenformen
Umfangreiche Modulationsfunktionen:
AM, FM, PM, FSK, Sweep, Burst usw.
SCPI und LabVIEW werden unterstützt
4 Zoll hohe Auflösung
(480 × 320 Pixel) TFT-LCD-Display
100 MHz - 200MHz
Hochgenauer Frequenzzähler integriert
DerNiederfrequenz-Arbiträrwellenformgenerator der AG-S-Serie 1-CHsteht für ein vielseitiges und leistungsstarkes Instrument zur Wellenformerzeugung. Mit seinem integrierten Repository von45 ArbiträrwellenformenBenutzer erhalten Zugriff auf eine große Auswahl an Signalen für vielfältige Anwendungen. Unabhängig davon, ob Sie in der Forschung, Entwicklung oder beim Testen tätig sind, bieten die vielfältigen Modulationsfunktionen dieses Generators ein beispielloses Maß an Anpassungsmöglichkeiten.
Dank der benutzerfreundlichen Oberfläche ist die Navigation durch die Funktionen des Generators intuitivvereinfacht die Wellenformauswahl und Modulationseinstellungen. Dies stellt sicher, dass Benutzer unabhängig von ihrem Fachwissen das volle Potenzial der AG-S-Serie für ihre spezifischen Anforderungen an die Wellenformerzeugung nutzen können.
Zusätzlich zu ihrer technischen Leistungsfähigkeit ist die AG-S-Serie auf Zuverlässigkeit und Langlebigkeit ausgelegt, was sie zu einem zuverlässigen Werkzeug in Labor- und Industrieumgebungen macht. Der kompakte Formfaktor trägt zu seiner Vielseitigkeit bei und ermöglicht eine nahtlose Integration in bestehende Setups.
Eingebaute 45 beliebige Wellenformen
Der Niederfrequenz-Arbiträrwellenformgenerator der AG-S-Serie 1-CH zeichnet sich durch eine integrierte Funktion ausBibliothek für Bildung und IndustrieWellenformen, kategorisiert in allgemeine, mathematische, technische, Fenster- und andere Typen. Diese Vielseitigkeit ermöglicht Benutzern einen einfachen Zugriff auf eine Vielzahl von Signalen für verschiedene Anwendungen und erhöht so die Präzision und Effizienz bei der Wellenformmanipulation.

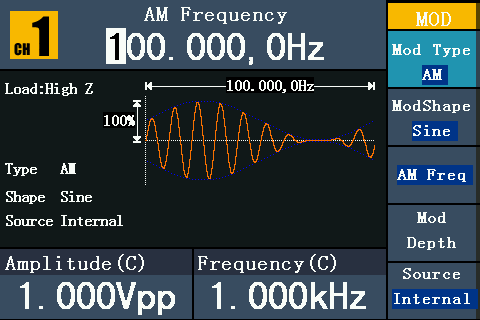

Mehrfachmodulationsfunktion
Die Modulationsfunktion der AG-S-Serie umfasstAM, FM, PM, ASK, FSK, PSK und PWM. Dieser Wellenformgenerator unterstützt sowohl interne als auch externe Modulationsquellen und erfüllt damit unterschiedliche Anforderungen beim Testen von Bildungs- und Kommunikationssystemen.
Über OWON
1μHz - 5MHz

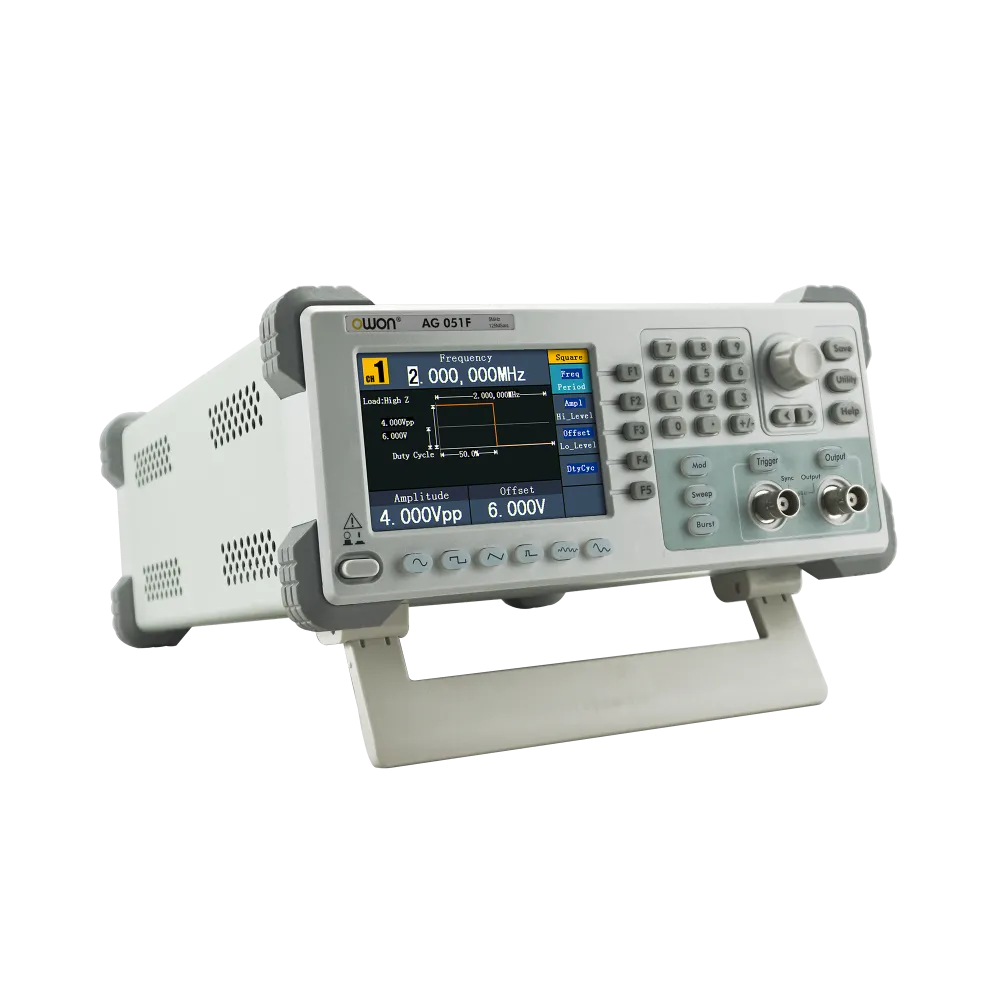

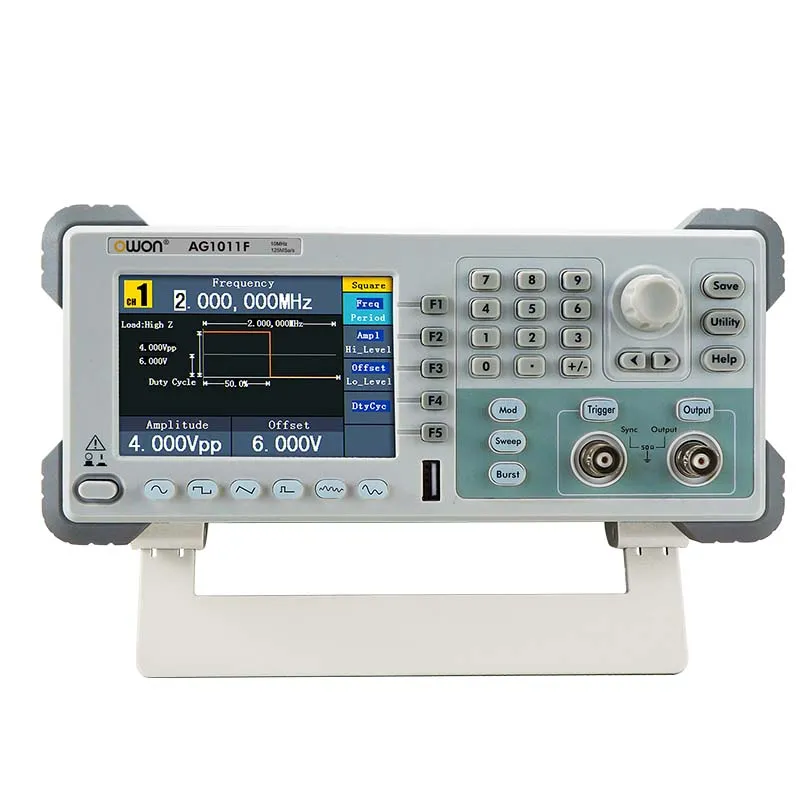

| Modell | Nr. AG051-KARTON | AG051F | AG1011-KARTON | AG1011F | |
|---|---|---|---|---|---|
| Kanal | Single + Trigger | ||||
| Frequenzausgang | 5 MHz | 10 MHz | |||
| Beispielrate | 125 MS/s | ||||
| Vertikale Auflösung | 14 Bit | ||||
| Wellenform | |||||
| Standardwellenform | Sinus, Rechteck, Impuls, Rampe und Rauschen | ||||
| Beliebige Wellenform | Exponentieller Anstieg, exponentieller Abfall, Sin(x)/x, Stufenwelle und andere, insgesamt 45 integrierte Wellenformen, Benutzerdefinierte Arbiträrwellenform |
||||
| Frequenz (Auflösung 1μHz) | |||||
| Sinus | 1μHz - 5MHz | 1μHz - 10MHz | |||
| Quadrat | 1μHz - 5MHz | ||||
| 1μHz - 5MHz | |||||
| Rampe | 1μHz - 1MHz | ||||
| Lärm | 5 MHz (-3dB) (typisch) | ||||
| Wellenlänge | 2-8K Punkte | ||||
| Amplitude | |||||
| Amplitude | 1 m Vpp - 12,5 Vpp (50 Ω), 1 m Vpp - 25 Vpp (hohe Impedanz) | ||||
| Modulation (optional) | |||||
| Modulationswellenform | / |
AM, FM, PM, FSK, PWM, Sweep und Burst |
/ |
AM, FM, PM, FSK, PWM, Sweep und Burst |
|
| Modulationsfrequenz | / |
2 MHz bis 20,00KHz (FSK2 mHz - 100 KHz) |
/ |
2 MHz bis 20,00KHz (FSK 2 mHz - 100KHz) |
|
| Input-Output | |||||
| Anzeige | 4 Zoll (480 × 320 Pixel) LCD | ||||
| Typ |
externe Referenz Clock-Eingang |
externer Modulationseingang, externe Referenzuhr Eingang
|
externe Referenz Clock-Eingang |
externer Modulationseingang, externe Referenzuhr Eingang |
|
| Kommunikationsinterface | USB Gerät | ||||
| Mechanisch | |||||
| Abmessungen (B×H×T) | 235 × 110 × 295 (mm) | ||||
| Gerätegewicht | 3.00 kg | ||||
